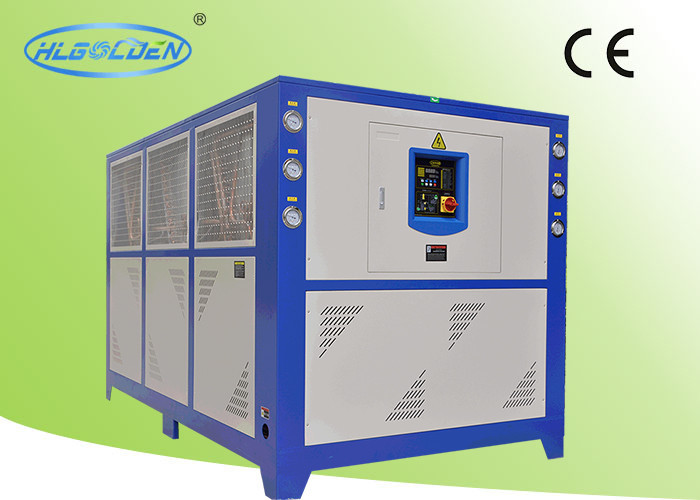

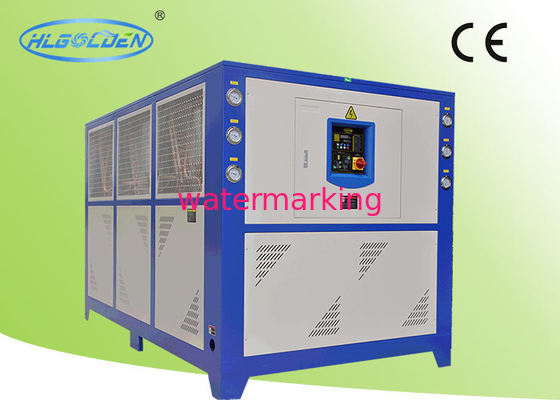

商業空気の低温のための涼しいエアコンのスリラー冷却

モデル HLWA~

380DH

420DH

490DH

520DH

560DH

610DH

680DH

評価される冷却容量

X 1000Kcal/h

325.7

357.4

421.2

445.0

486.8

527.1

580.2

KW

379

416

490

518

566

613

675

Comp.の lnput Power×Qty （KW）

58.1×2

63.2×2

71.2×2

74.9×2

82.4×2

89.9×2

99.9×2

冷却剤

R22

電源

380V/3ph/50Hz

安全保護

段階の逆転の保護、

段階の欠乏の保護、

積み過ぎの現在の保護、
排気の臨時雇用者。 保護、

低い及び高圧保護、

低温。 保護、水流の保護。

冷凍回路の数

2

容量制御（%）

0、25、37.5、50、62.5、75、87.5、100

冷却する充満（Kg）

104

112

136

142

156

168

186

コンデンサー

銅の管のまわりのさざ波のアルミニウムひれ

蒸化器

Dia.of の管（インチ）

5"

5"

3" ×2

3" ×2

4" ×2

4" ×2

4" ×2

水側面の最高圧力 (MPa)

1

冷やされた水流（m3/h）

65.1

71.5

84.2

89.0

97.4

105.4

116.0

水圧の低下（kPa）

42

54

44

52

54

55

65

軸ファン

空気 Flow×1000m3/h

172.8

172.8

230.4

230.4

230.4

321.6

321.6

Power×Qty （KW）

1.2×12

1.2×12

1.2×16

1.2×16

1.2×16

2.0×16

2.0×16

連続した騒音 dB （A）

72

72

72

72

75

75

75

総重量（Kg）

4430

4550

5340

5420

5500

5860

6320

連続した重量（Kg）

4750

4970

5800

5950

6040

6480

6900

熱回復

冷却する充満（Kg）

110

118

142

148

160

174

192

熱によって開拓される容積（kw）

X 1000Kcal/h

97.7

107.2

126.3

133.5

146.1

158.1

174.1

KW

114

125

147

155

170

184

202

熱回復

Dia.of の管（インチ）

2-1/2」

2-1/2」

2" ×2

2" ×2

2" ×2

2" ×2

2" ×2

水側面の最高圧力 (MPa)

1

開拓された水流（m3/h）

19.5

21.4

25.3

26.7

29.2

31.6

34.8

水圧の低下（kPa）

26

26

27

27

30

30

34

総重量（Kg）

4790

4910

5920

6040

6260

6480

6980

連続した重量（Kg）

5280

5440

6500

6650

6760

7240

7720

1.基づく評価される容量冷却します: DB の温度 35℃/WB の温度 24℃

冷やされた水入口/出口の臨時雇用者。 12℃/7℃の汚染要因: 0.088㎡.°C/KW.

2.冷やされた水範囲: 5~20℃; 最も低い周囲温度: 15℃~43℃;

3.熱回復単位水 in/out 温度: 50℃/55℃;

lmprovement のための指定の 4.Changes は予告なしに作られるかもしれません。
